Насосно-смесительная группа SOLOMIX Uni-Fitt

Сообщение Diminator » Пт сен 30, 2016 2:26 pm

Приобрел насосную группу SOLOMIX Uni-Fitt с коллектором для теплого пола. Собрали пол, все работало отлично, сейчас запустили радиаторное отопление и теплый пол не прогревается, выше 20 градусов не поднимается даже если открутить термоголовку. Видимо насос радиаторов отбирает поток. На группе есть регулировка, но не могу понять для чего она. Подскажите как исправить ситуацию?
Diminator

Сообщения: 8
Зарегистрирован: Пт сен 30, 2016 2:17 pm
Город: Москва

Re: Насосно-смесительная группа SOLOMIX Uni-Fitt

Сообщение Diminator » Вс окт 02, 2016 9:58 am

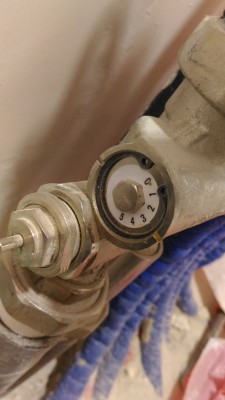

Еще вопрос, для чего нужна вот эта регулировка?
Вложения
Diminator

Сообщения: 8
Зарегистрирован: Пт сен 30, 2016 2:17 pm
Город: Москва

Re: Насосно-смесительная группа SOLOMIX Uni-Fitt

Сообщение Генералиссимус » Пн окт 03, 2016 11:25 am

Добрый день,
Регулировка, показанная Вами на снимке, изменяет проток в байпасе. При установке в положение 5 проток по байпасу будет максимальным. В этом положении происходит максимальная теплоотдача. Поэтому попробуйте установить регулятор байпаса в положение 5.
Возможно, что после подключения радиаторного отопления, перестало хватать теплового потока для того, чтобы достаточно прогревалась система напольного отопления. Сообщите, пожалуйста, параметры Вашей системы теплого пола, радиаторного отопления и котла.
"Всё для всего и всегда!"
Аватара пользователя
Генералиссимус
Технический специалист

Сообщения: 1509
Зарегистрирован: Ср июл 23, 2008 9:20 am
Откуда: Мазилово
Город: Красногорск

Re: Насосно-смесительная группа SOLOMIX Uni-Fitt

Сообщение Суслов Василий » Вт окт 04, 2016 12:33 pm

Diminator, добрый день!
теплый пол не прогревается

Недостаточно информации, можете нарисовать схему отопления?
для чего нужна вот эта регулировка?

Для настройки работы насосно-смесительной группы. Позволяет повысить её мощность до 12,5 кВт.
Назначение элементов и инструкция по настройке есть в паспорте на изделие, который лежит и в коробке с группой, и на сайте производителя.
Суслов Василий

Сообщения: 312
Зарегистрирован: Ср фев 25, 2009 6:09 pm
Город: Москва

Re: Насосно-смесительная группа SOLOMIX Uni-Fitt

Сообщение Diminator » Вт окт 04, 2016 1:52 pm

Схему пришлю чуть позже. А в какую сторону крутить регулировку? По часовой или против? И как понять какая сейчас регулировка установлена ?
Diminator

Сообщения: 8
Зарегистрирован: Пт сен 30, 2016 2:17 pm
Город: Москва

Re: Насосно-смесительная группа SOLOMIX Uni-Fitt

Сообщение Суслов Василий » Вт окт 04, 2016 2:05 pm

Крутить в любую сторону. Совмещение с риской на корпусе указывает положение клапана. На фото видно положение №3
Суслов Василий

Сообщения: 312
Зарегистрирован: Ср фев 25, 2009 6:09 pm
Город: Москва

Re: Насосно-смесительная группа SOLOMIX Uni-Fitt

Сообщение Diminator » Ср окт 05, 2016 11:01 am

Что-то не получается прислать данные. У меня огромный пдф фаил в котором весь проект дома в том числе и отопление.

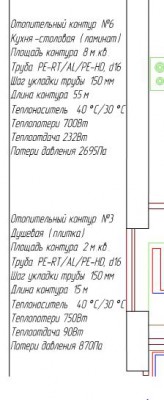

Может быть что-то конкретное выписать? По ТП у меня такая информация: Это то что нужно или нет?
Вложения
Diminator

Сообщения: 8
Зарегистрирован: Пт сен 30, 2016 2:17 pm
Город: Москва

Re: Насосно-смесительная группа SOLOMIX Uni-Fitt

Сообщение Суслов Василий » Чт окт 06, 2016 9:01 am

Это информация по нагрузке на участки ТП. Хорошо, что есть, но сейчас нужно другое.
В проекте должна быть схема системы отопления и детальные схемы её участков.
Выложите их, здесь или на какой-либо файлообменник.
Суслов Василий

Сообщения: 312
Зарегистрирован: Ср фев 25, 2009 6:09 pm
Город: Москва

Re: Насосно-смесительная группа SOLOMIX Uni-Fitt

Сообщение Diminator » Чт окт 06, 2016 1:17 pm

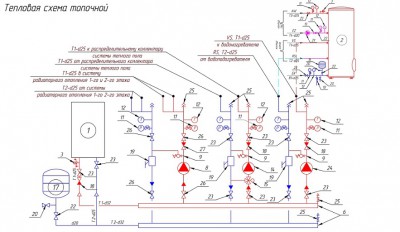

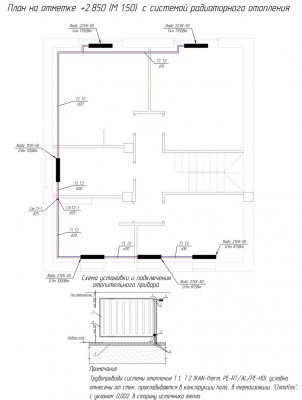

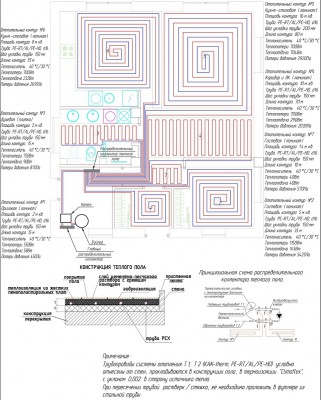

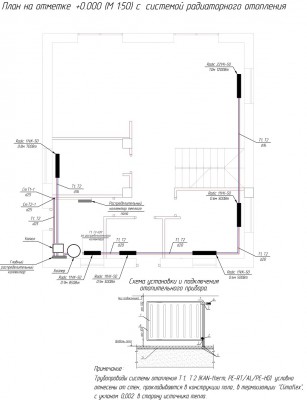

Это оно?

Часть касающуюся теплого пола заменили на SOLOMIX Uni-Fitt.
Вложения
Diminator

Сообщения: 8
Зарегистрирован: Пт сен 30, 2016 2:17 pm
Город: Москва

Re: Насосно-смесительная группа SOLOMIX Uni-Fitt

Сообщение Суслов Василий » Чт окт 06, 2016 3:30 pm

Да, это оно.

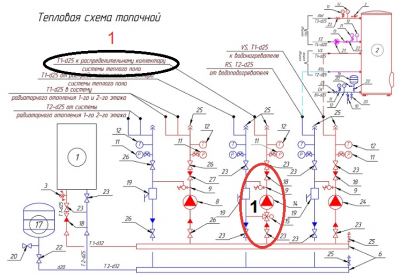

Если честно - не понял смысла использования насосно-смесительной группы на коллекторах ТП (поз.2), если есть насосно-смесительный модуль на 1 основном коллекторе...
(следующие вопросы - на след.странице)
Вложения
Последний раз редактировалось Суслов Василий Чт окт 06, 2016 3:35 pm, всего редактировалось 1 раз.
Суслов Василий

Сообщения: 312
Зарегистрирован: Ср фев 25, 2009 6:09 pm
Город: Москва
